ＭＬＡ（マグネチックループアンテナ）3.5MHzと1.8MHｚの製作例 20.15.7.6.更新

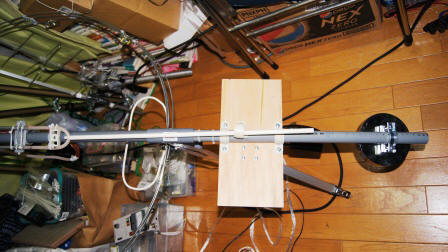

MLA-4 バランスをとるために重りを付けました（2015.7.7更新）

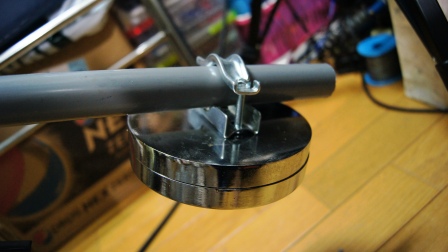

重りの拡大写真です
ＭＬＡ－4Ver2 1.8ＭＨｚ～7ＭＨｚ 3Ｂａｎｄ用（201.7.6.更新）

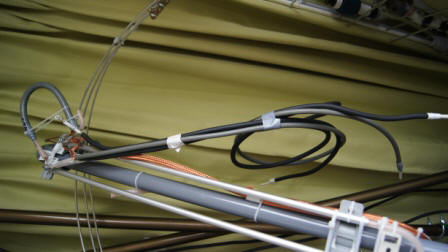

MLA-４にキャパシタンスを追加して1.8MHｚに同調させてみました
キャパシタンス追加した写真
ＡＮＴデータ
メインループの直径：0.85ｍ 周囲長8ｍ 3回巻き
素材の断面直径：4ｍｍ Ａｌ棒
インダクタンス：20μＨ（実測値）
キャパシタンス容量
1.8ＭＨｚ 389ｐＦ （同軸ケーブルキャパシタンス 349ｐＦ、ピストンキャパシタンス 23ｐＦ、浮遊容量 17ｐＦ） 1.808MHｚ～1.857MHｚ
1.9ＭＨｚ 350ｐＦ （同軸ケーブルキャパシタンス 310ｐＦ、ピストンキャパシタンス 23ｐＦ、浮遊容量 17ｐＦ） 1.885MHｚ～1.941MHｚ
キャパシタンス調整：手動
ＭＬＡ－4 3.5ＭＨｚ～7ＭＨｚ 2Ｂａｎｄ用
ＡＮＴデータ
メインループの直径：0.85ｍ 周囲長8ｍ 3回巻き
素材の断面直径：4ｍｍ Ａｌ棒
インダクタンス：20μＨ（実測値）
キャパシタンス容量
3.5ＭＨｚ 103ｐＦ （同軸ケーブルキャパシタンス 63ｐＦ、ピストンキャパシタンス 23ｐＦ、浮遊容量 17ｐＦ）
7ＭＨｚ 40ｐＦ （同軸ケーブルキャパシタンス 0ｐＦ、ピストンキャパシタンス 23ｐＦ、浮遊容量 17ｐＦ）
キャパシタンス調整：手動

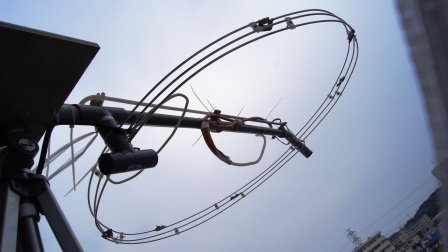

下側から見た写真です ＭＬＡ-４ コイルは塩ビ管で保持しています

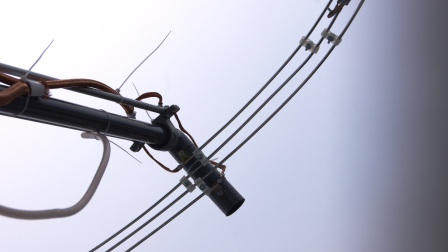

キャパシタンス取り付け部分の配線です

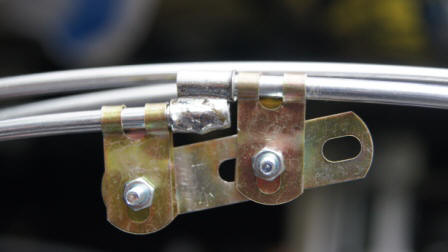

Ａｌ棒の接合部分です Ａｌ棒に銅スリーブを圧着し、双方をはんだ付けしました

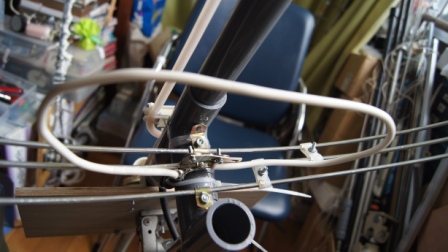

５ＤＦＢを使って給電部を作りました
